青瓷引擎布局基础详解之Rect Transform篇

文章中心 -> 软件使用

Rect Transform是对应于Transform的另一种布局机制，Transform代表单个点，Rect Transform代表一个对象能被放置的矩形区域。下文为详细介绍，分别有Anchors、Stretch、AnchoredX 和 AnchoredY（示例、案例）、Anchor 预置等。

（提示：可在青瓷引擎编辑器中创建UIImage对象（通过菜单：GameObject/Image）进行编辑测试，以便理解本节内容。）

Anchors

Rect Transform包含一个布局概念叫锚点，在Node对象上对应为minAnchor和maxAnchor两个顶点属性，分别代表矩形区域的左上角和右下角。游戏对象默认的minAnchor和maxAnchor是重合在左上角位置，这种情况下可理解为Rect Transform不起作用，按Transform方式进行布局。

minAnchor和maxAnchor为相对于父亲对象矩形区域宽和高的相对值，0.0(0%)代表左边或顶边，0.5(50%)代表中心，1.0(100%)代表右边或底边。

minAnchor.x/minAnchor.y/maxAnchor.x/maxAnchor.y这些值可读取不可设置，只可通过setAnchor函数进行修改

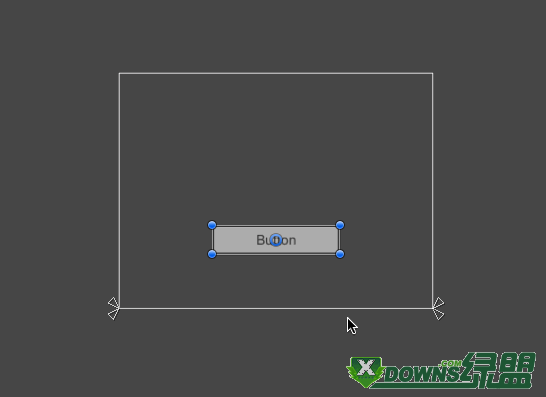

在工具条Transform上选择最后一个锚点编辑模式，则场景编辑器上锚点显示为四个小三角形，可直接拖拽小三角形改变minAnchor和maxAnchor值。

当minAnchor和maxAnchor重合时，拖动点在四个小三角形中心位置时，可同时移动四个三角形。
Stretch

当采用Rect Transform进行布局时，除了根据minAnchor和maxAnchor定位相对于父亲节点的矩形区域外，还可通过left、right、top和bottom四个参数设置对矩形区域进行四个方向的绝对值调整。

拖拽minAnchor和maxAnchor对应的四个小三角形时，按住Shift键可保持left、right、top和bottom不变
AnchoredX 和 AnchoredY

位置x和y参数分别代表游戏对象原点(pivot point)相对于父亲对象原点(pivot point)的是水平和垂直距离，anchoredX代表游戏对象原点(pivot point)与minAnchor.x和maxAnchor.x重合点的水平距离，anchoredY代表游戏对象原点(pivot point)与minAnchor.y和maxAnchor.y重合点的水平距离。

一般来说x/y与anchoredX/anchoredY没有直接关系，但当minAnchor和maxAnchor的重合位置正好是父亲对象的原点pivot point位置时，x/y与anchoredX/anchoredY的值一致。

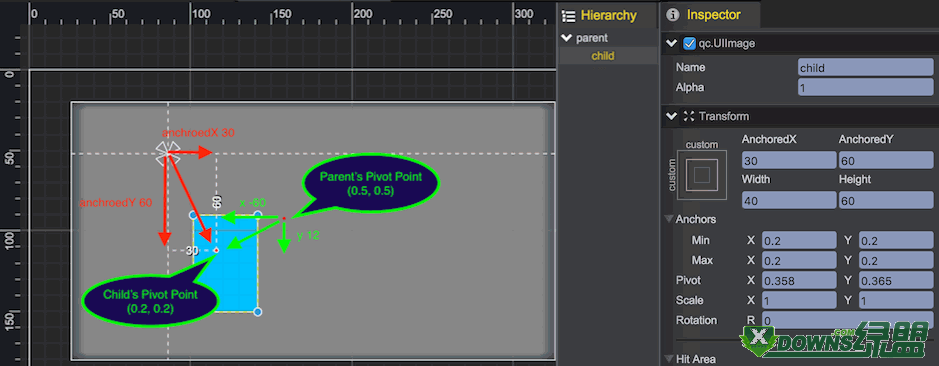

下图中，灰色矩形为父亲，其pivot为(0.5,0.5)，蓝色矩形为孩子，其pivot为(0.2,0.2)，minAnchor和maxAnchor重合在(0.2,0.2)。

在Inspector面板中，Transform的内容会根据minAnchor和maxAnchor进行相应变化。

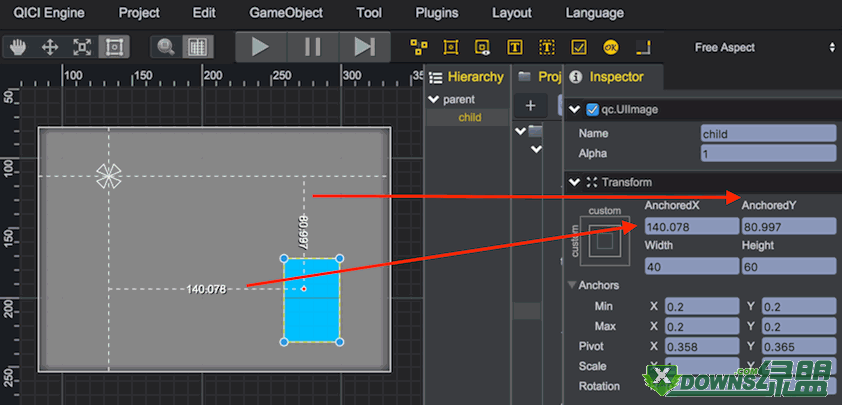

当minAnchor和maxAnchor重合时显示：anchoredX、anchoredY、width和height

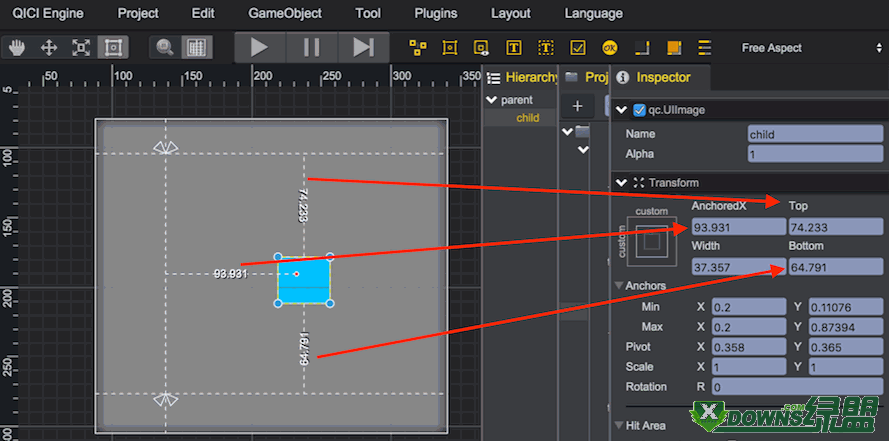

当minAnchor.x和maxAnchor.x重合，minAnchor.y和maxAnchor.y不重合时：anchoredX、top、width和bottom

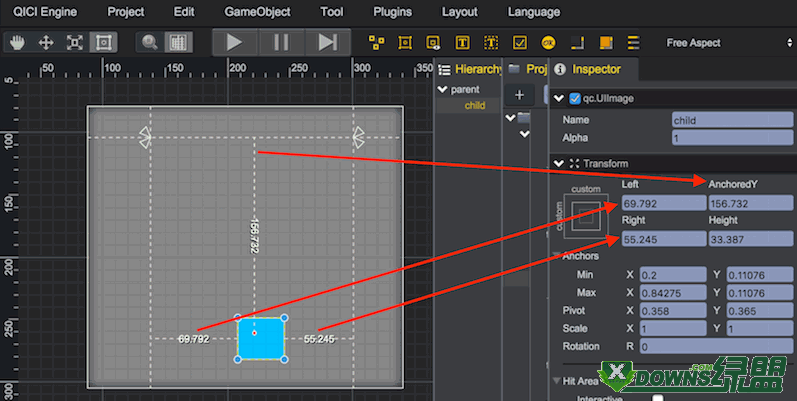

当minAnchor.x和maxAnchor.x不重合，minAnchor.y和maxAnchor.y重合时：left、anchoredY、right和height
Rect Transform 示例

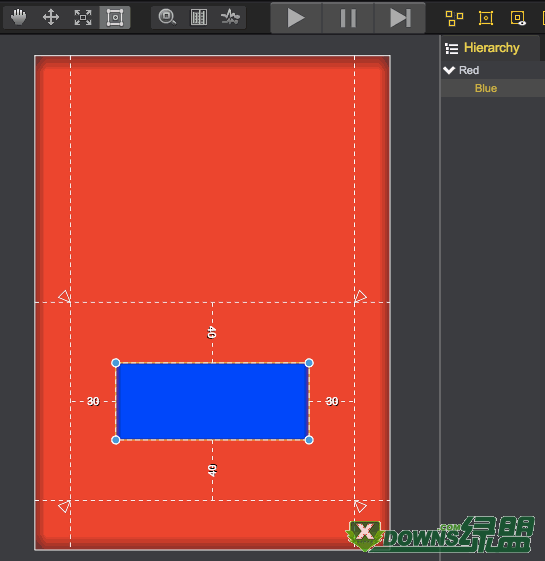

示例中创建了Red作为父亲对象，Blue作为孩子对象，Blue采用Rect Tranform方式布局，其位于父亲节点下方的矩形区域内，并在相对于矩形区域的left、right、top和bottom四个方向上进行内缩。

以上编辑器操作结果，可在编辑器所在浏览器控制台内输入如下代码运行实现：

var node = new qc.UIImage(G.game, red);
node.texture = G.game.assets.find('__builtin_resource__');
node.frame = 'empty.png';
node.colorTint = new qc.Color(0xff0000ff);
node.setAnchor(new qc.Point(0.1, 0.5), new qc.Point(0.9, 0.9));

// node.setStretch(left, right, top, bottom)
node.setStretch(30, 30, 40, 40)

node.left = 30;
node.right = 30;
node.top = 40;
node.bottom = 40;

node.pivotX = 0.5;
node.pivotY = 0;
案例1

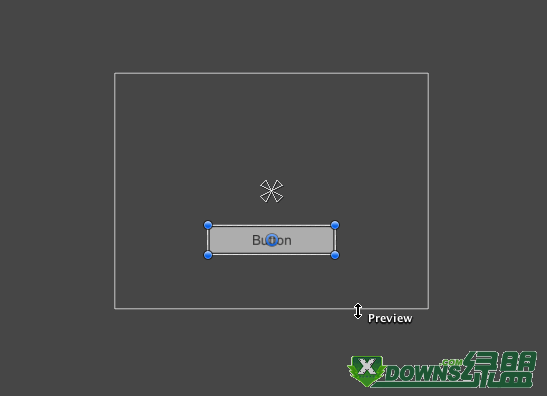

对象定位于父亲中心，与父亲中心点保持固定距离
案例2

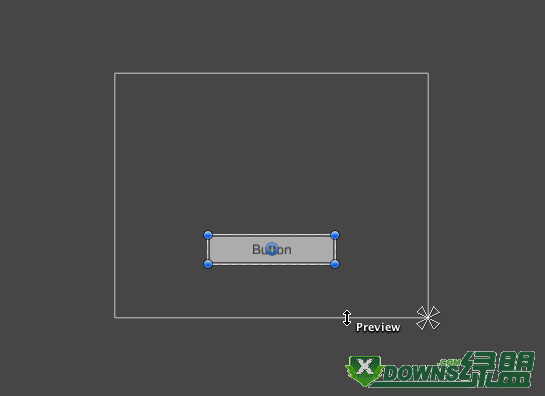

对象定位于父亲右下角，与父亲右下角保持固定距离
案例3

对象左下角与父亲对象左下角保持固定距离，右下角和父亲对象右下角保持固定距离
案例4

对象左下角与父亲对象左下角保持固定百分比距离，右下角和父亲对象右下角保持固定百分比距离
Anchor 预置

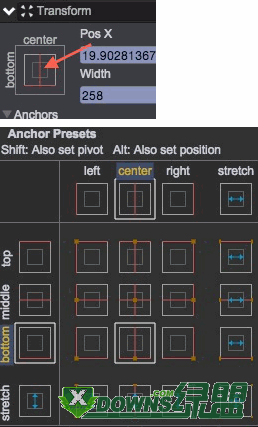

引擎提供了一些常用的定位模式，通过点击Inspector中Transform面板左上角的Preset按钮可以调出以下界面：
