用于汽车、飞机、轮船等复杂设备的供配电系统设计验证。通过对发电、配电、用电负载、控制策略等部分的建模，仿真整个系统的电平衡及母线电能质量；模拟输入电源拉偏及负载动态切投等情况下母线电压的变化情况；评估并优化系统的能源管理策略；分析故障模式下供电架构的拓扑重构过程。

典型应用
飞机供配电系统设计
船用供配电系统设计
车用供配电系统设计

核心优势

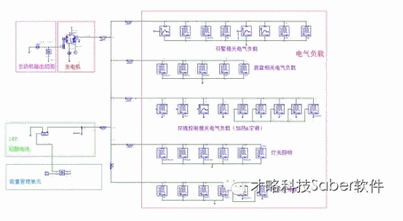

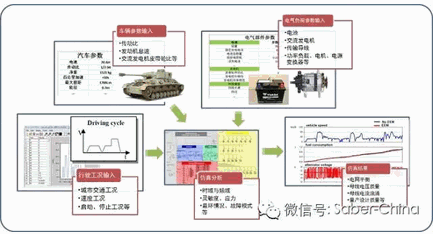

Saber软件内置电源系统常用组件模型，包括铅酸电池、交流发电机、启动电机、螺线管、继电器、二次电源模块、功率管、供电电缆及各种功率负载模型，同时配有模拟各种行车工况的建模工具，设计人员可以通过连接模板设置参数的方式，轻松完成各种组件及整个汽车电源网络的仿真模型。
Saber软件提供了多种先进的仿真分析方法，包括时域、频域、特征阻抗、统计、最坏情况及故障模式分析等，用于仿真分析电源系统的各项性能指标。设计人员在完成整个电源系统建模后，可充分利用这些分析方法，在各个设计阶段重点研究需要关注的问题，以应对各种设计挑战。
Saber软件能够通过分布式计算来解决超大系统的仿真效率问题

分析项目举例
交流电源的稳态电压、稳态电流、稳态频率、峰值电压、峰值电流、直流分量
交流电源的电能质量：波峰系数、电压畸变率、电流畸变率、三相电压平衡、有功功率、无功功率、功率因素，谐波总含量
直流电源的稳态电压、稳态电流、电压畸变系数、脉动幅值、电流谐波频谱
供电线缆阻抗特征：静态压降、动态压降、线缆温升、线缆寄生参数
供电母线动态变化过程：电网浪涌尖峰、负载动态切投、母线电压反射、震荡
供电接口的阻抗匹配：电源的阻抗特征分析、线缆阻抗特征分析、负载阻抗特征分析、电源、线缆、负载间的阻抗匹配分析
电源网络出现硬件故障情况下的稳定性：供电拓扑重构，故障诊断、故障定位、故障复现及故障解决方案验证等
