分集水器图集05k232是一份关于集水器的设计图集文档，其中详细的介绍的集水器的构造和原理安装等内容，其中共有26页，内容非常详实，如有需要欢迎来体验阅读。

文档介绍：

适用于筒体直径小于等于1000mm,工作压力小于等于2.5MPa，工作温度小于150℃的分（集）水器和额定工作压力小于等于1.6MPa，工作温度小于等于200℃的分汽缸的设计选用及安装。

目录介绍：

首页目录

总说明

系统示意图

选用说明

分（集）水器结构尺寸图

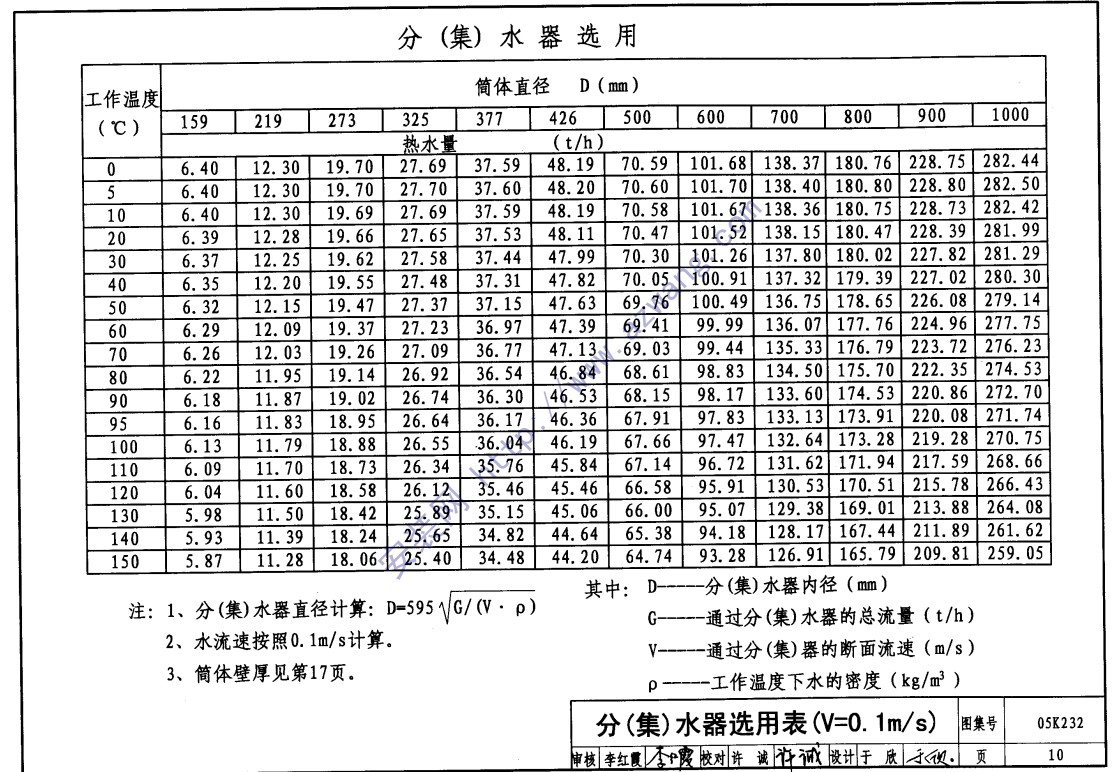

分（集）水器选用表

分汽缸结构尺寸图

分汽缸选用表

简体及封头壁厚选用表

简体及封头重量表

简体及封头表面积表

允许不另行补强的最大接管尺寸表

分（集）水器安装

分汽缸安装

支架形式及选型

基础图

使用方法：

在当易网下载05k232图集

解压到任意文件夹

使用pdf阅读器打开即可查看
