16S211高位消防贮水箱选用及安装图集简称16S211图集,是一款关于高位消防贮水箱安装的图集，本图集的高位消防水箱为正方形和矩形，材质为热浸镀锌钢板或不锈钢板，有效容积系列包括6、9、12、18、36、50、60和100m?，水箱高度不大于2.5m。其他材料、规格水箱由设计人员自行设计。有需要的可以来体验！

图集介绍

高位消防贮水箱的材料及其要求、设置要求、抗震设防要求、结构设计技术条件、配管及配件、基础安装、验收；焊接式消防水箱外形图、选用表、箱体构造、安装图；装配式消防水箱外形图、选用表、标准板规格、安装图；消防水箱的液位计、防止旋流器等附件的安装图。

本图集为新编图集，按照消防给水及消火栓系统技术规范GB 50974-2014、建筑机电工程抗震设计规范GB 50981-2014对高位消防贮水箱的设置及抗震要求，针对不同容积系列高位消防贮水箱在不同抗震设防烈度时的受力情况进行力学计算、分析、校核，据此对箱体材料、板厚、构造等提出明确要求并给出具体做法，对理解高位消防贮水箱的特殊要求、指导其制造和在工程中的正确应用起到积极推动作用。

图集目录

目录1

总说明3

消防水箱间平面布置及剖面示意图11

焊接式消防水箱

焊接式高位消防水箱外形图12

焊接式消防转输水箱外形图13

焊接式消防减压水箱外形图14

正方形焊接式消防水箱选用表(一)15

正方形焊接式消防水箱选用表(二)16

正方形焊接式消防水箱选用表(三)17

矩形焊接式消防水箱选用表(一)18

矩形焊接式消防水箱选用表(二)19

矩形焊接式消防水箱选用表(三)20

焊接式消防水箱箱体构造图21

焊接式消防水箱基础图22

焊接式消防水箱基础与槽钢支架连接图23

焊接式消防水箱槽钢支架与箱体连接图24

焊接式消防水箱箱体与矩管连接图(一)25

焊接式消防水箱箱体与矩管连接图(二)26

装配式消防水箱

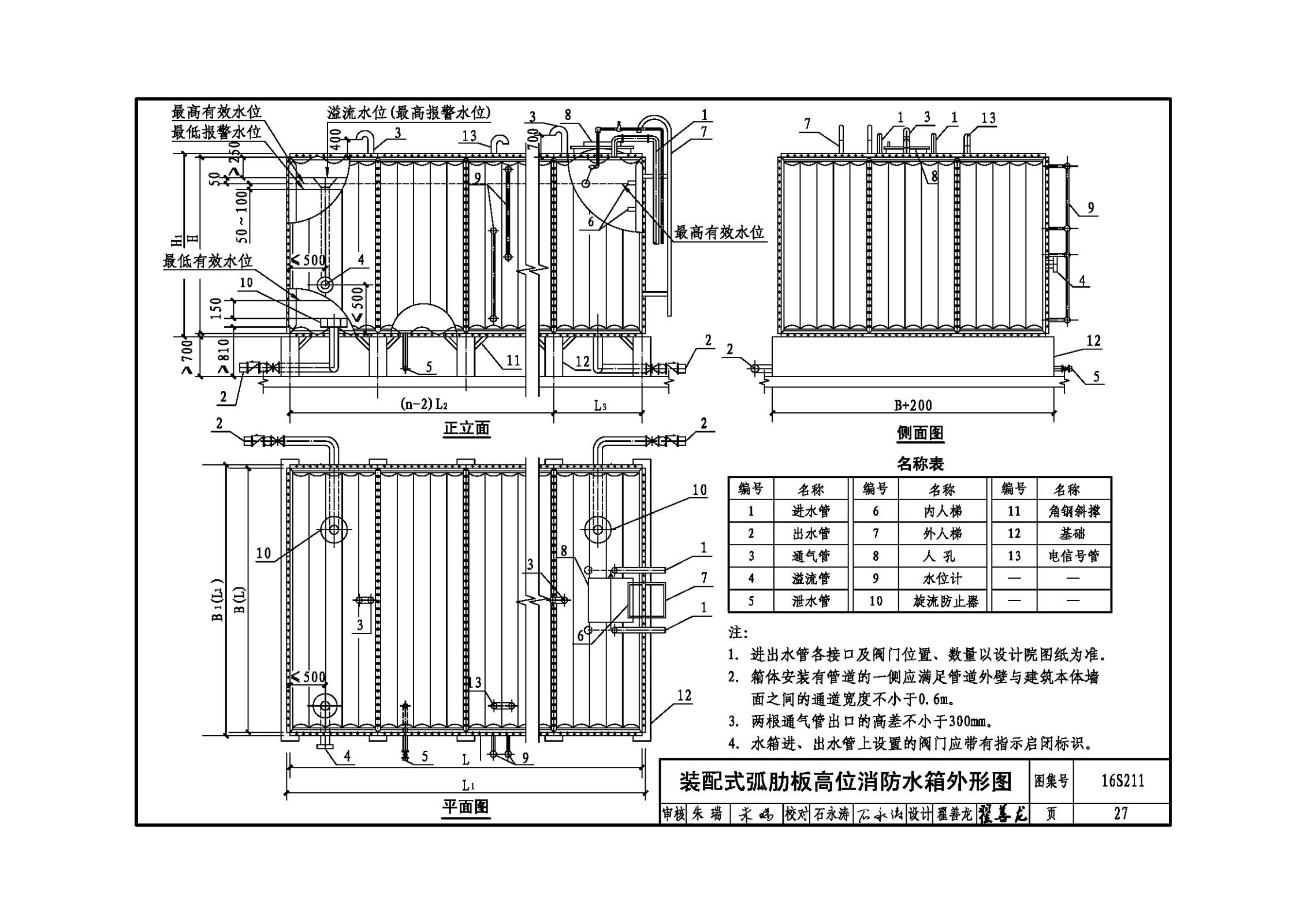

装配式弧肋板高位消防水箱外形图27

装配式弧肋板消防转输水箱外形图28

装配式弧肋板消防减压水箱外形图29

正方形装配式弧肋板消防水箱选用表(一)30

正方形装配式弧肋板消防水箱选用表(二)31

正方形装配式弧肋板消防水箱选用表(三)32

矩形装配式弧肋板消防水箱选用表(一)33

矩形装配式弧肋板消防水箱选用表(二)34

矩形装配式弧肋板消防水箱选用表(三)35

装配式弧肋板消防水箱标准板36

装配式弧肋板消防水箱连接图37

装配式弧肋板消防水箱基础图(一)38

装配式弧肋板消防水箱基础图(二)39

水箱附件

水箱内人梯40

水箱外人梯41

水箱外人梯材料表42

水箱人孔43

水箱配管接头安装图44

溢流管、通气管安装图45

磁耦合液位计安装46

玻璃管液位计安装47

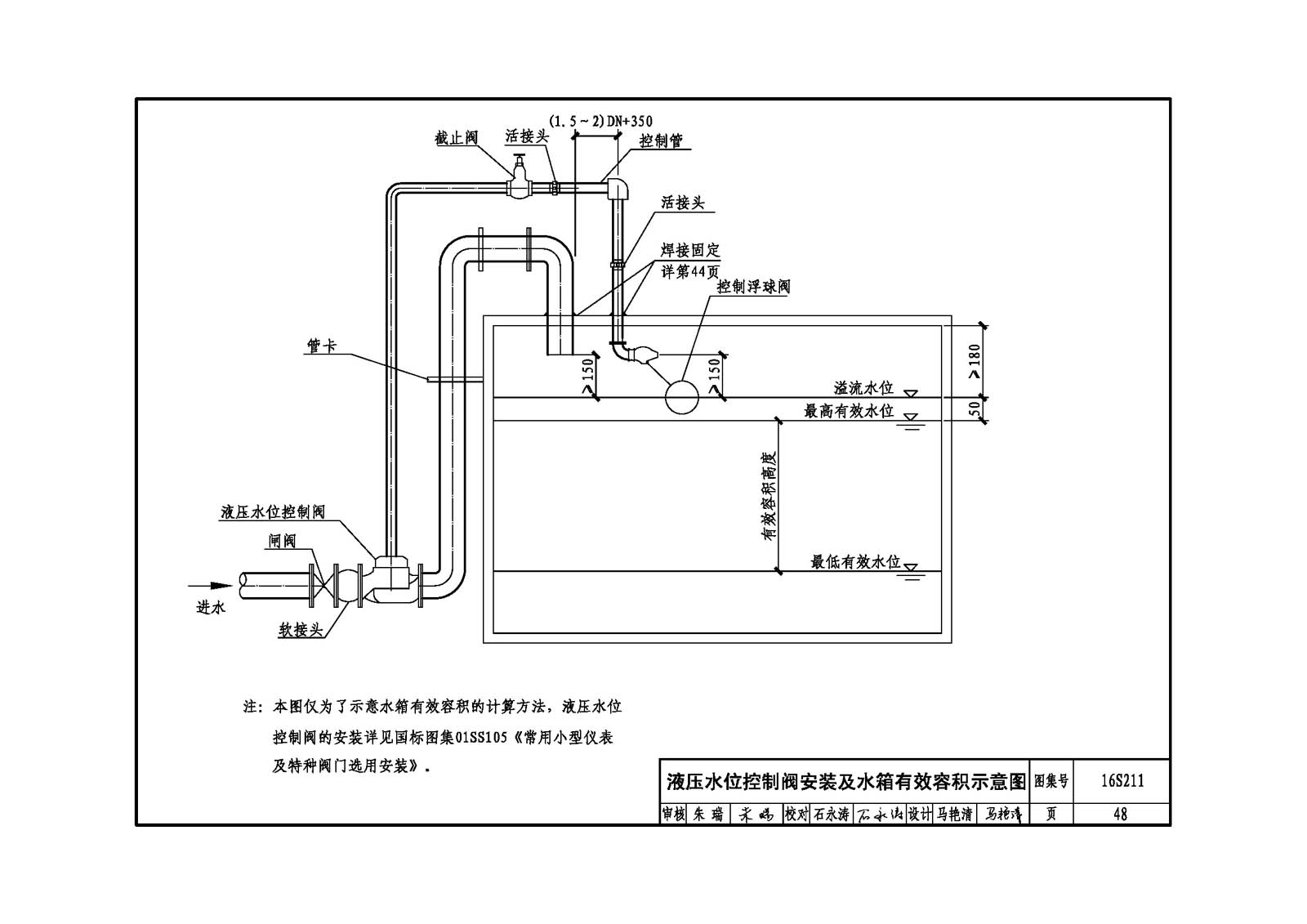

液压水位控制阀安装及水箱有效容积示意图48

液压水位控制阀49

专用水泵补水安装及水箱有效容积示意图50

防止旋流器
